Pensare il Suono
Analisi e Rappresentazione mediante FFT

Nota: gli esempi sonori linkati nel testo sono stati compressi in MP3 non tanto per risparmiare spazio (la compressione è a bitrate 320, la minima possibile), ma perché ho notato che alcuni browser hanno qualche difficoltà nel leggere i file wav e aiff via link, mentre tutti leggono senza problemi gli mp3.

0.   Introduzione

In questa figura è schematizzato il passaggio dalla musica all'analisi del singolo suono. È importante osservare che, fino al riquadro b passiamo attraverso vari livelli di ingrandimento del fenomeno sonoro: da c in poi, invece, passiamo all'analisi.

Si tratta di questa brevissima nota di pianoforte (Re4) vista:

1. come inviluppo, nella sua evoluzione temporale in ampiezza
2. come forma d'onda non statica ma in evoluzione nel corso della nota
3. come FFT istantanea che, in questo punto, evidenzia le componenti armoniche e un po' di rumore
4. come sonogramma che delinea le componenti e il variare della loro ampiezza nel tempo
5. come spettrogramma in 3D che evidenzia anche l'inviluppo delle singole armoniche

La tecnica utilizzata in queste analisi è la FFT (fast fourier transform: trasformata veloce di Fourier) che è la versione ottimizzata per massimizzare la velocità di calcolo su computer della DFT (discrete fourier transform: trasformata discreta di Fourier).

1.   FFT

La base della FFT è il fatto che ogni segnale può essere scomposto in una serie di sinusoidi, ciascuna delle quali possiede una ben determinata frequenza, ampiezza e fase (trasformata di Fourier).
Bisogna notare che la trasformata di Fourier non è l'unica esistente. Esistono altre trasformate in grado di scomporre un segnale in una serie di componenti dello stesso tipo. Quella di Walsh, per esempio, scompone un segnale in una serie di onde quadre e presenta dei vantaggi dal punto di vista della sintesi (le onde quadre sono molto più facili da generare rispetto alle sinusoidi). La trasformata di Fourier, però, evidenzia alcune caratteristiche interessanti:

• Gli elementi base della scomposizione (le sinusoidi) sono onde prive di armonici. Possono quindi essere considerate come "i mattoni" mediante la cui somma si crea un suono complesso.
• In effetti, questa proprietà è verificabile in quanto, sommando le suddette sinusoidi, si ottiene il suono di partenza, come potete sentire in questo esempio.
• È vero che la stessa cosa accadrebbe anche sommando le onde generate da una qualsiasi altra trasformata, ma la scomposizione basata su Fourier ha una maggiore evidenza percettiva. È più molto facile farsi una immagine di un suono come somma di elementi percettivamente semplici, come le sinusoidi, rispetto alla somma di elementi complessi.


Con la FFT, quindi, possiamo analizzare lo spettro di un suono e vedere le sue componenti, siano esse armoniche o meno, passando dalla visione della forma d'onda, con il tempo sull'asse X, alla visione in frequenza (frequenze sull'asse X). Proprio per questo è corretto dire che, con la FFT, si passa dal dominio del tempo a quello della frequenza.

Il principale parametro di controllo della FFT è la sua risoluzione che è determinata dal numero di campioni (detti "punti") su cui viene effettuata. Come vedete nella figura seguente, le componenti (o parziali) della nota di pianoforte di cui sopra sono via via più evidenti con l'aumentare del numero di punti. Naturalmente un maggior numero di punti significa anche un maggior tempo di calcolo che, con i computer di oggi, è, comunque, minimo.

Si ha, quindi, un passaggio dal dominio del tempo a quello delle frequenze. Come tale, però, la FFT è una analisi istantanea che vale solamente in quel punto del suono. Dato che il suono è in evoluzione, potete considerare una singola FFT come un fotogramma di un film.

1.1   Interpretazione della FFT

1.1.1  Singola FFT - singolo spettro

Ovvero si fa una sola analisi su un frammento del suono di lunghezza pari al numero dei punti usato nell'analisi, il che restituisce l'immagine di un singolo spettro

Dal punto di vista acustico la FFT può benissimo essere vista come un semplice banco di filtri che suddivide l'intero spazio delle frequenze, da 0 a SR/2, in tante bande quanti sono i punti diviso 2. Una FFT a 1024 punti, quindi, equivale a suddividere il campo frequenziale in 512 bande.

Per ognuna di queste bande la FFT restituisce l'ampiezza (e darebbe anche la fase che, di solito, viene ignorata dai software di elaborazione audio, con la scusa che il nostro sistema percettivo è insensibile alla fase, ma, in realtà, averla non sarebbe del tutto inutile). Comunque, se, per esempio, si lavora con 2048 punti, è come se si dividesse l'intero spazio frequenziale, che va da 0 a SR/2, in 2048/2 = 1024 bande.
La formula per calcolare la larghezza da ogni banda è SR/2 diviso numero_punti/2 e dato che il "/2" è presente in entrambi i valori, possiamo eliminarlo. Quindi abbiamo

numero bande = numero_punti su cui si effettua l'analisi / 2
larghezza di ogni banda = SR / numero punti su cui si effettua l'analisi

In definitiva, con SR = 44100 e numero_punti = 2048, abbiamo 1024 bande la cui larghezza è 44100/2048 = 21.533203125 Hz.

Vedendo la cosa in questo modo, si capisce anche perché la risoluzione in frequenza aumenta con il numero dei punti e quindi anche perché, nella figura qui sopra, con 256 punti non si isolano le componenti. La larghezza di banda è 44100/256 = 172.265625 Hz, che è troppo per isolare delle singole sinusoidi. La situazione migliora un po' con 512 punti (larghezza di banda 86.1328125 Hz), è ancora migliore con 2048 (larg. 21.533203125 Hz), buona con 4096 (larg. circa 10.7666 Hz), molto buona con 8192 (larg. 5.38330078125 Hz) e ottima con 16384 punti (larg. circa 2.69165 Hz) e superiori (con 65536 punti si arriva a una larghezza di banda pari a 0.67291259765625 Hz).

Però in questi ultimi casi, bisogna anche considerare l'aspetto temporale. Con SR 44100, 16384 punti sono quasi 4 decimi di secondo (0.371519274376417), 32768 punti sono più di 7 decimi (0.743038548752834) e 65536 sono addirittura >1.486 secondi e se nel segmento di analisi il suono cambia radicalmente si corre il rischio è di falsare totalmente i risultati. Ovviamente più lungo è il segmento di analisi più probabilità ci sono che il suono non sia fisso.

La seconda cosa da ricordare, a questo punto, è che, come già detto, una singola analisi la dimensione tempo non esiste. I dati che escono rappresentano in x le frequenze delle bande e in y la loro ampiezza (vedi esempio qui sotto). Il tempo non c'è. L'analisi che mostra un singolo spettro è istantanea cioè vale solo per l'istante in cui è stata effettuata. Il punto di analisi è quello mediano rispetto al segmento analizzato. Se abbiamo un suono con SR = 44100 e facciamo una analisi su 4096 punti, che a SR 44100 corrispondono quasi a 1/10 di secondo (≈0.09 sec.), l'istante a cui l'analisi si riferisce è il centro di quei 4096 campioni. Prima e dopo, il suono potrebbe essere diverso.
È quindi errato fare una analisi e pensare "in questo suono troviamo queste componenti". Il concetto esatto è "in questo suono, in questo istante, troviamo queste componenti". In effetti, il segmento su cui si fa l'analisi viene dapprima isolato e poi moltiplicato per un inviluppo a forma di campana (con il massimo al centro) come nella figura a fianco. Questo per evitare che il troncamento alle estremità influenzi il risultato. L'effetto della finestra è quello di dare un peso maggiore al centro del segmento e mostrare lo spettro con maggiore pulizia.

Un'altra cosa da tener presente è che la FFT non ci dà le frequenze esatte delle componenti, ma solo le frequenze di inzio e fine delle bande che dipendono dal numero di punti in cui si esegue l'analisi. Per esempio, se nell'analisi trovo una ampiezza notevole nella banda che va da 258.398438 a 263.781738 Hz (8192 punti, risoluzione 5.38330078125 Hz), io capisco che in questa banda c'è qualcosa di significativo, ma la FFT non mi dice cos'è (una sinusoide?, più sinusoidi?, rumore?) né, nel caso sia una sola sinusoide, che frequenza esatta ha, quindi per avere le frequenze precise delle componenti bisogna fare una stima, come vedremo.

Infine, l'ascolto è fondamentale. Possedendo adeguate competenze di acustica, dal semplice ascolto si traggono informazioni che possono semplificare brutalmente una cosa che nell'analisi sembra complicata. Guardate questo grafico:

A guardarlo così sembra quasi lo spettro di un suono inarmonico, anche se, guardando bene, si possono vedere alcune regolarità che fanno pensare a più note insieme. L'ascolto risolve tutto, cliccate qui.

Ok, ammetto di aver giocato un po' sporco, ma questo esempio mostra come una cosa molto banale possa assumere un aspetto molto complicato che un ascolto risolve facilmente. Si dovrebbe sempre iniziare da un ascolto consapevole da cui trarre tutte le informazioni possibili. Vediamo un esempio di analisi.

1.1.2  Esempio 1

Ascoltate questo suono. Semplicemente ascoltandolo posso dedurre che:

1. È una nota di oboe;
2. Non ho l'orecchio assoluto, ma, confrontandolo con qualche nota di un synth, capisco è un Do3 (per noi; per gli anglosassoni è C4) che, con accordatura basata sul La 440 Hz, dovrebbe avere una frequenza fondamentale di circa 261.63 Hz. È vero che nessuno si accorda esattamente su 440 Hz (non è umano) ma comunque sarà molto vicino;
3. In ogni caso avrà principalmente componenti armoniche;
4. Essendo un suono con componenti armoniche, la forma d'onda sarà ciclica e quindi potremo calcolare con una certa precisione la frequenza fondamentale guardando la lunghezza del ciclo in campioni e conoscendo l'SR (Hz = SR /ciclo in campioni);
5. Dalla frequenza fondamentale e sapendo che è un suono armonico potremo calcolare facilmente le frequenze delle sue componenti principali;
6. Infine notate che questa nota è stata eseguita nel modo più semplice possibile, senza seguire la prassi esecutiva classica che, su un suono così lungo, vorrebbe almeno un vibrato. Invece non c'è vibrato o tremolo (NB: gli archi fanno il vibrato in frequenza mentre i fiati normalmente non possono e quindi fanno un tremolo in ampiezza). La dinamica è sempre mf e l'attacco è quasi privo di sforzato (sfz). Quello che c'è, in certi fiati è quasi inevitabile perché serve per sbloccare l'oggetto vibrante. Non ho registrato io questo suono, ma so che è stato eseguito così (il più statico possibile) proprio per facilitare l'analisi.

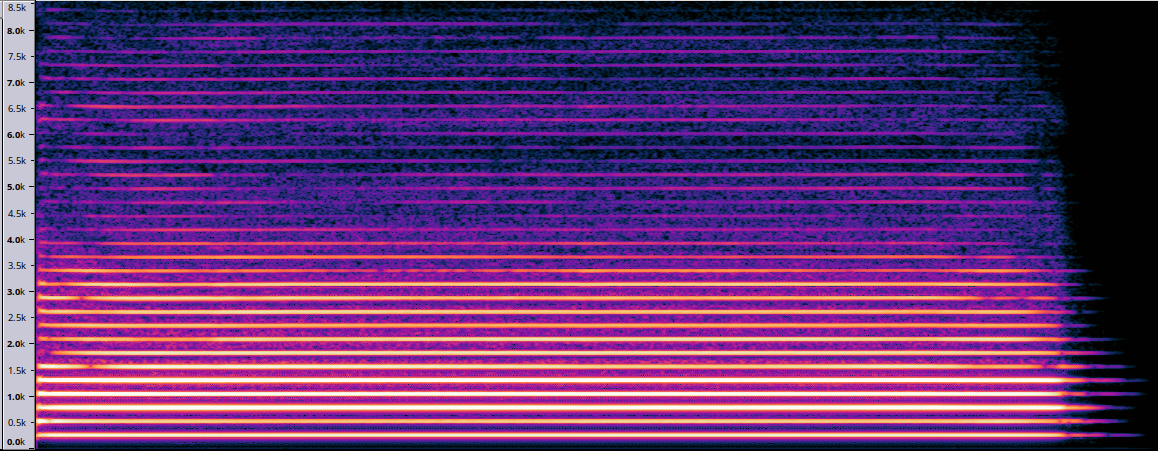

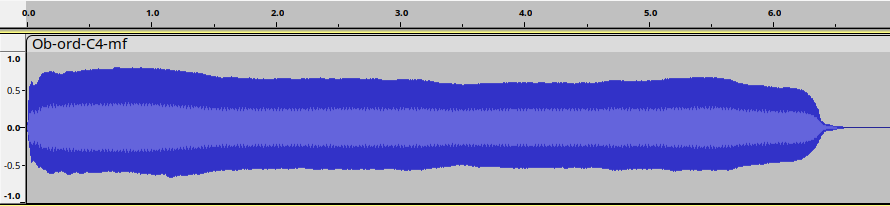

Ecco l'immagine del suono.

In pratica di lui sappiamo già quasi tutto. Ci mancano solo le ampiezze delle componenti che potremo facilmente ricavare dai dati forniti dalla FFT. C'è, però, una leggera variazione in ampiezza nella parte centrale, su cui è bene indagare per capire quanto potrebbe influire.

Quindi facciamo due FFT singole: una nel punto di ampiezza maggiore e una in quello minore e le confrontiamo. Il risultato è questo

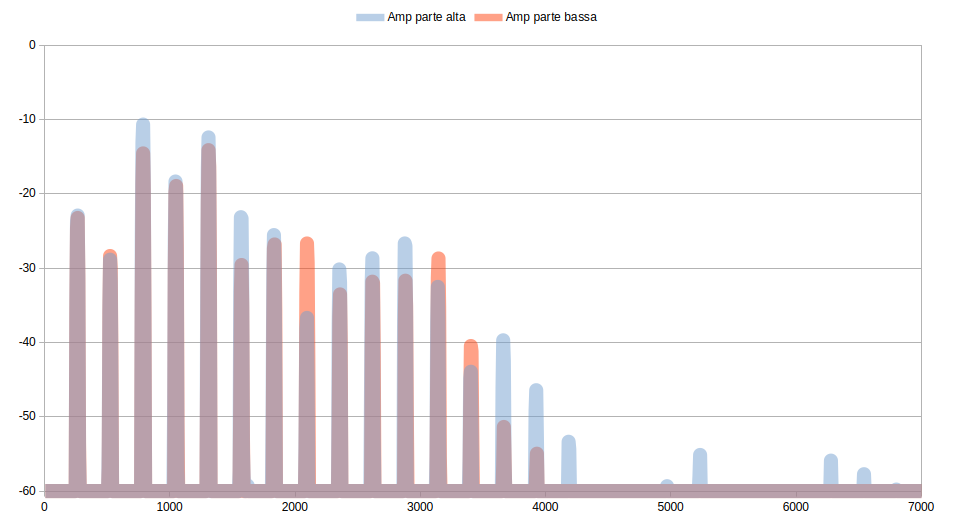

e si legge così: le due ampiezze sono sovrapposte. Dove la barra è grigia, l'ampiezza è uguale; dove una parte azzurra sporge in alto l'ampiezza misurata nella parte alta è maggiore di quella misurata nella parte bassa; dove invece sporge una parte arancione è l'inverso.
Da qui si vede che la differenza non è così banale. In molte componenti l'ampiezza misurata dove il segnale è più alto è decisamente superiore a quella della parte con segnale più basso. questo fa pensare che sarebbe meglio avere una media pesata delle ampiezze. Si può fare?

1.1.3  Molte FFT - singolo spettro

Finora abbiamo parlato di una analisi singola, cioè fatta esattamente sul numero di punti scelto e basta. In effetti la FFT funziona così: fa una analisi esaminando solo il numero di punti scelto. Però normalmente l'utente non fa così. In genere sceglie il numero di punti e poi seleziona una parte del segnale, lunga anche vari secondi e chiede al software di fare la FFT su tutta quella parte.
Ora, le due cose non coincidono. Il numero dei punti scelto è, supponiamo, 8192, ma la parte selezionata è, per esempio, lunga 4 secondi che, a SR 44100, fanno 176400 campioni. Cosa fa il software in questo caso?
Ovviamente dipende da chi ha scritto il software (l'analisi FFT è disponibile in vari software di elaborazione audio), ma normalmente il software fa molte analisi, partendo dall'inizio del blocco selezionato e andando avanti finché non arriva al termine della selezione. Alla fine, per ogni banda, fa una media dei valori di ampiezza.
Normalmente le varie analisi sono in parte sovrapposte in modo da rendere più graduale il passaggio dai valori di un blocco a quelli del successivo, ma, in questo caso, però, il software dovrebbe chiedere all'utente anche il fattore di sovrapposizione, come fa Max nell'oggetto pfft~, cosa che quasi nessun software fa. Nel nostro caso (numero_punti 8192 e blocco selezionato 176400), se il fattore di sovrapposizione fosse, per es. 0.5, dovrebbe fare almeno 42 analisi partendo dall'inizio della selezione e spostandosi in avanti ogni volta di 4096 campioni e alla fine dare la media delle ampiezze per ogni banda.

Inoltre non si tratta di una media semplice, ma di una media pesata in base ai tempi per cui i diversi valori di ampiezza si presentano. Per esempio, supponiamo che, nel caso di 21 analisi che abbiamo ipotizzato qui sopra, l'ampiezza di una certa banda sia 0.8 per 6 analisi e poi scenda a 0.2 per le altre 15. L'ampiezza risultante non sarà semplicemente (0.8+0.2)/2 = 0.5, ma sarà (0.8*6 + 0.2*15)/21 ≈ 0.371428571428571 (il simbolo ≈ in matematica significa circa uguale e si usa, per esempio, quando il risultato avrebbe più decimali di quelli visualizzati).

Quindi, se si seleziona un blocco di lunghezza superiore a quella del numero_punti della singola FFT, è importante ricordare che l'ampiezza che uscirà per ogni banda sarà una media pesata.

Di conseguenza questa faccenda della media delle ampiezze ha un effetto anche sulle frequenze. Se, nella parte selezionata il segnale cambia in frequenza, tutte le frequenze e le relative componenti risulteranno nello spettro con una certa ampiezza come se fossero presenti per tutta la durata del segnale selezionato. Perché?
È semplice: supponiamo che, nella parte selezionata, il segnale sia a 100 Hz per un certo tempo e poi vada a 180 Hz. Il software vede una attività e quindi una ampiezza nella banda che contiene i 100 Hz per un certo numero di analisi. Poi da questa banda il segnale scompare, quindi l'ampiezza va a zero, ma appare nella banda dei 180 Hz. Alla fine entrambe queste bande avranno dei valori di ampiezza in alcune analisi e in altre avranno zero, ma, facendo la media, risulterà un valore ≠ 0 perché nel singolo spettro non c'è la dimensione temporale.
Quindi, se il risultato dell'analisi è la rappresentazione di un solo spettro, è bene evitare di selezionare parti del segnale in cui la frequenza cambia.

Ultima considerazione: la FFT si fa su segnali monofonici. Se un suono è stereo, l'unica possibilità è farne due, una per canale o, meglio, renderlo monofonico sommando i due canali con il 50% di ampiezza.

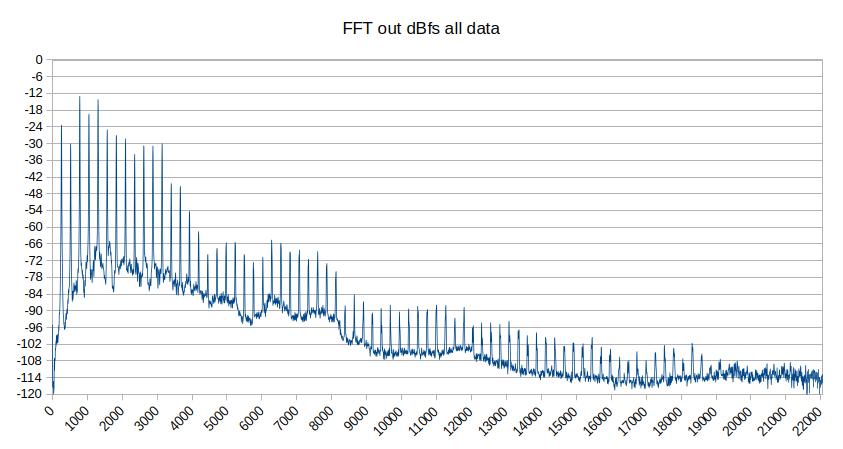

Questo è il grafico dei dati in uscita dalla FFT con ampiezze in dBfs. L'area selezionata per l'analisi è buona parte del sustain, in modo da escludere l'attacco e il decay. Notate che per ora non mi interessa riprodurre esattamente tutto l'andamento del suono, ma solo ottenere una sonorità uguale e mostrare come si possa fare grazie alla FFT.

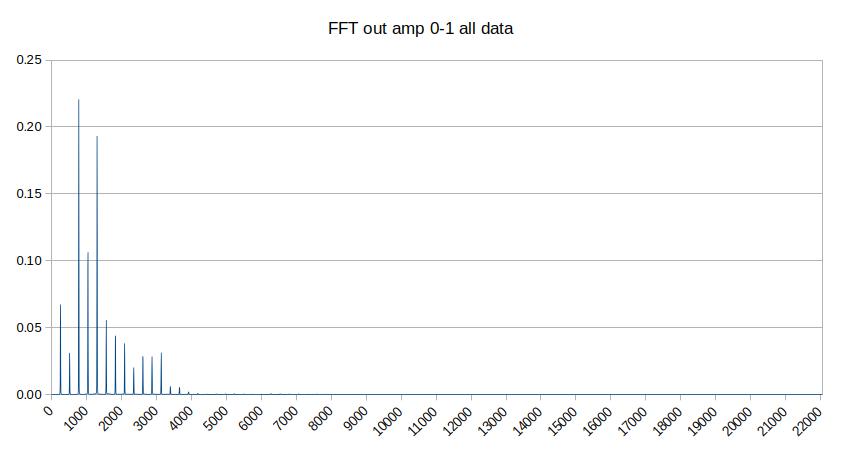

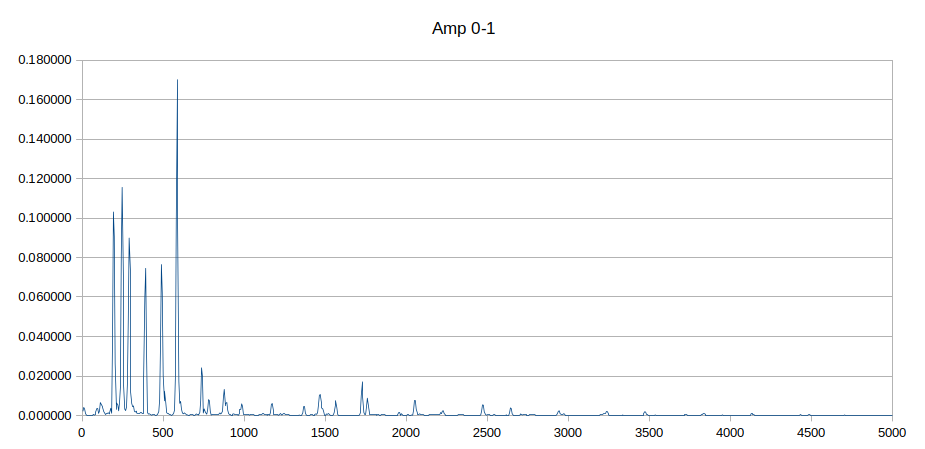

E questo in ampiezza assoluta 0-1 (area come sopra).

Può sembrare strano che, rispetto all'immagine in dBfs, scompaiano anche i picchi fra 5000 e 8000 Hz che arrivano a -66 dBfs, ma pensate che -66 dBfs convertiti in amp 0-1 sono inferiori a 0.0005 cioè 5 decimillesimi del massimo. In realtà anche nel grafico in ampiezza assoluta ci sono, ma sono così piccoli che coprono al massimo 1 o 2 pixel. Se si ingrandisce molto l'immagine si vedono.
Queste sono le formule di conversione fra dBfs e Amp 0-1 e ovviamente l'una è l'inverso dell'altra:

dBfs ←→ Amp 0-1 in termini di pressione sonora

• Amp = 2^{(dBfs / 6)}
• dBfs = 6 * log₂(Amp)

N.B. c'è una differenza fra potenza acustica e pressione sonora (tanto quest'ultima si indica con deciBel_SPL dove SPL sta per sound pressure level): quest'ultima è più significativa della prima perché rappresenta la pressione media che si esercita sul timpano ed è questa che viene rilevata dal nostro sistema percettivo. Quando si misura l'intensità percepita di un segnale esterno, cioè quello emesso da qualcosa (un altoparlante, uno strumento, un'auto, un aereo, etc), si misura la pressione sonora, non la potenza acustica e per questo si parla di deciBel_SPL. La potenza acustica si calcola in modo diverso. Vedi corso di acustica - dinamica.

Alla fine, per la risintesi si può scegliere il sistema più adeguato. Nel caso di questo suono, la sintesi additiva è, ovviamente, il sistema più adatto però, essendo il suono formato da componenti armoniche, potremmo anche usare una singola wavetable.

Per esempio questa è la risintesi con una wavetable singola: sentite prima il suono originale (7 sec.), poi la rintesi (3 sec.).
N.B.: Attenzione ai malefici speakers del computer. Se ascoltate con gli speakers del computer, abbassate il volume sul computer perché spesso, se l'ampiezza è alta, introducono una leggera distorsione che fa sembrare un suono più brillante dell'altro (in questo caso quello sintetizzato perché è ad ampiezza fissa rispetto all'altro). Diffidate delle cuffiette: spesso i bassi scompaiono. Meglio collegare l'out del computer a un impianto esterno oppure a una buona scheda audio o a una vera cuffia. Inoltre, ascoltando via browser cliccando il link, parte il player del browser sempre a volume massimo e bisogna abbassarlo per avere una riproduzione fedele. (ho provato con Firefox, Chromium e Opera e il problema è comune).

Ho fatto 5 analisi FFT con software diversi e alla fine ho scelto questa. La seconda è meno brillante. Nelle altre ci sono lievi differenze, soprattutto sugli armonici più lontani. Comunque sono tutte molto simili. Le potete ascoltare qui sempre con l'originale all'inizio per circa 7 secondi.

Questo è lo spettro dell'onda risintetizzata; dBfs a sx, Amp 0-1 a dx con valori riscalati rispettivamente a 0 dBfs e 1.

Per ottenere questi dati dall'uscita della FFT occorre fare un po' di lavoro. In questo caso ho selezionato solo la fase di sustain del suono escludendo l'attacco e il release. L'analisi è stata fatta su 8192 punti, quindi ogni banda era larga 5.38330078125 Hz. La FFT ha fatto una serie di analisi coprendo tutta parte selezionata e mi dato 4096 bande con frequenza iniziale e relativa ampiezza con le quali ho creato in un foglio elettronico una tabella di 4096 righe a partire dalla quale, sapendo che il suono analizzato era armonico, ho selezionato i dati di quella trentina di componenti che vedete nelle figure qui sopra.
Per fare questo, ho usato lo spreadsheet per fare un po' di calcoli sull'intera massa di dati, aggiungendo altre 6 colonne.

1.1.4  Calcoli

Qui sotto allego parte della tabella che contiene i dati in uscita da una FFT e mostra le elaborazioni che faccio per individuare le componenti più significative (la tabella completa è di 4096 righe; qui metto solo le prime 200 sufficienti per capire i calcoli che sono ripetuti uguali su ogni riga).
Prima di esaminare la tabella è necessario assicurarsi di conoscere alcuni dati:

• SR, range frequenziale, numero di punti della singola analisi, numero di bande restituite dalla FFT, larghezza di ogni banda.
  In questa analisi abbiamo SR 44100, quindi range 0-22050. I punti della singola analisi sono 8192, quindi le bande sono 4096. La larghezza di ogni banda è 44100/8192 = 5.38330078125 Hz.
• Se il suono ha principalmente componenti armoniche o è inarmonico.In questo caso è armonico.
• Se possibile e se il suono è armonico, l'onda avrà un ciclo ben definito. Di conseguenza si può fare una valutazione della frequenza fondamentale guardando il numero di campioni del ciclo. In questo caso è 168 ±1 e quindi la frequenza va da 260.946745562130 a 264.071856287425 con centro a 262.5 Hz (il ±1 dipende dal fatto che il passo di incremento calcolato dall'oscillatore generalmente non è un numero intero. I decimali, quindi, vengono accumulati e la lunghezza del ciclo può variare di un campione in più o in meno; vedi oscillatore digitale).

Quindi ripassiamo un po' di formule

• Range frequenziale basato su SR = 0-SR/2
• Numero di bande di una FFT = numero_punti su cui si esegue la FFT /2
• Larghezza di ogni banda = SR/numero_punti
• Conversione dBfs ←→ Ampiezza assoluta 0-1 (in termini di pressione sonora)
• Amp = 2^{(dBfs / 6)}
• dBfs = 6 * log₂(Amp)
• Se il suono ha componenti armoniche l'onda sarà ciclica. In questo caso la frequenza fondamentale si può stimare in base al numero di campioni del ciclo ed è SR/lunghezza ciclo in campioni

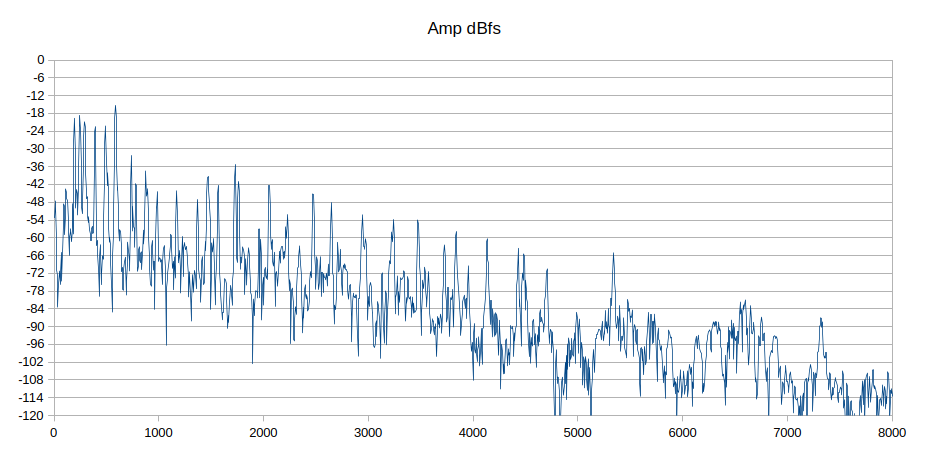

Questi sono i grafici in dBfs e Amp 0-1 ricavati dai dati esportati dalla FFT.

A questo punto vediamo la tabella e i calcoli che faccio sui valori in uscita dall'FFT.

Quello che vedete in tabella è parte di uno spreadsheet programmato da me per semplicarmi il lavoro. Se lo facessi a mano dovrei cercare tutti gli spikes che vedete nei grafici fra le 4096 righe della tabella. Meglio farlo fare al computer.
Qui vedete parte della tabella. Le prime due colonne, in verde, sono i dati che arrivano dalla FFT. Tutte le celle in nero sono calcolate in base alle mie istruzioni. Le celle in rosso sono valori che io devo dare e si basano su mie valutazioni.
Le spiegazioni sono sotto la tabella.

L'originale continua per un totale di 4096 righe. Queste sono le spiegazioni (il numero è quello della colonna da sin. a des.).

1. Frequenza iniziale di ogni banda. Ogni banda inizia a questa frequenza e si estende fino a quella della banda successiva. N.B. l'ultima banda non ha una banda successiva perché la sua estensione si chiude a SR/2 (qui 22050) e non c'è nessun altra banda.


2. Ampiezza in dBfs di ciascuna banda. Di questa colonna vengono calcolati i valori di minimo e massimo (min dBfs e max dBfs in alto, prima e seconda riga).


3. Ampiezza lineare 0-1 calcolata utilizzando la formula di conversione dBfs → Amp 0-1 sui valori della colonna 2. Anche di questa colonna vengono calcolati i valori di minimo e massimo (min Amp e max Amp in alto, terza e quarta riga). Dai due valori di massimo vengono calcolati i fattori di rescaling sia per dBfs che per Amp 0-1 (in alto, Resc fact). Inoltre, da queste 3 colonne si fanno i grafici di cui sopra


4. Valori di ampiezza dBfs riscalati a max 0 sommando ai valori della colonna 2 il fattore di cui sopra. Notare che il rescaling dBfs è una somma perché i valori sono logaritmici.


5. Valori di ampiezza 0-1 riscalati a max 1 moltiplicando i valori della colonna 3 per il fattore di cui sopra. Per Amp 0-1, che è lineare, il rescaling è una moltiplicazione.


6. Ora iniziano le mie valutazioni (in alto a dx in rosso). Qui devo decidere qual'è il minimo valore di ampiezza significativo, cioè quello sotto al quale butto via tutto perché è ad ampiezza così bassa da non essere percepito. E adesso il punto è: qual'è questo valore minimo?
   È ovvio che, se l'ampiezza assoluta è 0, quella banda non si sentirà per niente, ma qual'è l'equivalente dell'ampiezza assoluta zero in dBfs?
   La risposta è: nessuno. Non c'è un equivalente perché la scala in dBfs è basata sui rapporti, cioè moltiplicazioni e divisioni, non sulle differenze. Quindi, se noi, iniziando da un numero qualsiasi continuiamo a dividere per un altro numero (per es. 2, che equivale a scendere di -6 dBfs) oppure continuiamo a scendere di -6, non arriveremo mai a zero. In ampiezza assoluta avremo un valore sempre più piccolo, ma sempre > 0. In dBfs avremo un numero negativo sempre più grande. In termini matematici, questo numero è -∞ (meno infinito).
   Però posso dire che scrivendo, per esempio, -120 dBfs, sicuramente non sentiremo nulla in quanto -120 dBfs convertito in ampiezza assoluta 0-1 è 0.00000095 che, considerando che il segnale digitale in 16 bit va da -32768 a +32767, in uscita avremo 0.03125, il che, sul DAC, è zero perché il DAC usa solo numeri interi. Per avere almeno un 1 dobbiamo salire a -90 dBfs che comunque corrisponde a 1/32767 (≈0.00003, 3 centesimi di millesimo) rispetto alla massima ampiezza possibile, quindi è dura sentirlo.
   La cosa migliore è ricorrere a un test. Ecco un esempio in cui lo stesso suono (una sinusoide a 1000 Hz) è ripetuto 11 volte e ogni volta la sua ampiezza si dimezza rispetto al suono precedente, cioè scende di 6 dBfs. Il primo suono ha ampiezza massima, cioè 1 in ampiezza assoluta che corrisponde a 0 dBfs, poi diventa 0.5, 0.25 e così via. L'ampiezza dell'ultimo è 0.0009765625 cioè -60 dBfs e non si sente praticamente più, a meno di non alzare molto il volume (forse) perché è meno di un millesimo dell'ampiezza massima (per i curiosi, la serie delle ampiezze è 1, 0.5, 0.25, 0.125, 0.0625, 0.03125, 0.015625, 0.0078125, 0.00390625, 0.001953125, 0.0009765625 in ampiezza assoluta e va da 0 a -60 dBfs a passi di -6).
   Bene. A questo punto mi sembra di poter dire che, sotto a -60 dBfs non si sente praticamente nulla, quindi elimino tutto ciò che è ha un'ampiezza inferiore a -65 dBfs. Quello che rimane è in colonna 6 (titolo > min lev) che all'inizio è vuota ma, se scrollate un po' fino a circa 260 Hz trovate un piccolo blocco e più in basso ne trovate altri, in corrispondenza di ogni spike. Quindi questo sistema ha isolato tutti i punti di ampiezza elevata creando vari blocchetti. Si tratta di un fenomeno comune nei banchi di filtri, soprattutto con bande così strette (5.38 Hz). Inoltre in una esecuzione umana, la frequenza non è così fissa ma varia leggermente pur restando entro i limiti della JND (Just Noticeable Difference, vedi corso di acustica - frequenza:soglia della discriminazione di frequenza). Ora, per ogni blocchetto, dovremo selezionare solo le componenti armoniche. Come si può decidere?


7. Un criterio può essere questo: in ogni gruppetto prendiamo il picco, che è definito come: il punto la cui ampiezza è > del precedente e anche > del seguente. Quindi la colonna "Peaks", per ogni blocchetto seleziona il picco, cioè la banda di ampiezza maggiore. La validità di questo metodo è confermata anche dall'effetto di mascheramento, per cui, fra frequenze vicine, quella di maggiore ampiezza maschera le altre (vedi corso di acustica - dinamica:mascheramento).


8. L'ultima colonna, "Ratio", è un controllo. Utilizza la mia stima della frequenza fondamentale (in alto a dx sotto alla scritta "fond") basata
   • sulla lunghezza del ciclo in campioni (168±1 ≈ 262.5 Hz);
   • su una nuova FFT su 65536 punti quindi con risoluzione 0.672912 che la piazza fra 261.763 e 262.436 Hz;
   • sulle stime di Audacity e di Snd sulla frequenza della prima componente (262, che però non danno i decimali in frequenza);
   da cui, per semplificare, decido per 262 Hz, ben sapendo che si tratta di una approssimazione. Il valore più probabile mi sembra compreso fra 261 e 264.
   Poi questa colonna calcola il rapporto fra le frequenze di tutte le bande superiori al minimo e la mia fondamentale presunta. In tal modo si verifica che la frequenza della banda che contiene il picco sia effettivamente la più vicina all'armonico fra tutte quelle di ogni gruppetto. In questo modo si individuano le bande che contengono le componenti che, in questo caso, sono armoniche e si prende la loro ampiezza. Infatti, per ogni gruppetto, potete vedere che la banda selezionata è quella che ha la ratio più vicina al rapporto armonico.


9. Ultima considerazione: in realtà la FFT, oltre all'ampiezza, per ogni banda calcola anche la fase che, presumendo che il segnale contenuto in una banda sia una sola sinusoide, sarebbe molto utile per calcolarne la frequenza con maggiore precisione. Infatti, confrontando la differenza di fase di una singola analisi con quella di un'altra analisi spostata di un certo numero di punti, si potrebbe determinare la frequenza con notevole precisione. Per esempio, con SR = 44100, il ciclo di un'onda di frequenza 100 Hz è lungo 441 campioni quindi, se facciamo un'altra analisi a 441 campioni di distanza, la fase dovrebbe essere la stessa. Se non lo è, guardando la differenza, potremmo calcolare la lunghezza del ciclo e quindi la vera frequenza. Purtroppo, i vari software di elaborazione audio non ci danno questo dato perché è considerato inutile in quanto non percettivamente rilevante. Inoltre si pensa che nessun utente si metterebbe a fare una cosa del genere perché è opinione diffusa che i musicisti abbiano paura dei numeri.

La cosa curiosa è che, secondo il foglio elettronico, i calcoli dicono che la fondamentale dovrebbe essere vicina a 263.7 mentre tutte le armoniche sono basate all'incirca su 262. Comunque 1.7 Hz non fa una grande differenza ed è inferiore alla JND che, a questa frequenza è ≈3.4 Hz, quindi la differenza non è nemmeno percepibile. Inoltre ricordiamo che, negli strumenti, piccole differenze di frequenza (sempre ≤ JND) rispetto ai valori teorici sia per la fondamentale che per le componenti, sono normali. Una differenza in frequenza così piccola è sopportabile anche perché, in questo caso, noi sappiamo già che il suono ha componenti armoniche e quello che ci interessa non sono le loro frequenze, ma le loro ampiezze.
Comunque, grazie a Ceres3, che esporta anche i dati del sonogramma in un blocco da 1280808 righe, ho creato il grafico a destra che mostra come varia la frequenza della fondamentale nel corso del sustain (esclusi attacco e decay in cui varia molto di più). Come vedete cambia parecchio, ma resta sempre in un range di poco più di 1 Hz, quindi, anche qui, non percepibile, se escludiamo il picco iniziale e quello finale. La linea rossa è la media.

1.2   Sonogramma e Spettrogramma

Ora un altro problema è: se la FFT è istantanea e anche selezionando tutto il segnale si ottiene solo uno spettro che rappresenta una media, come si può creare una mappa completa dell'evoluzione di un suono nel tempo?
La risposta, in teoria, è semplice: per poter ottene una tale mappa, occorre fare una serie di singole analisi a intervalli regolari per tutta la durata dell'evento sonoro e questa volta non fare la media, ma disporre tutte le ampiezza delle bande una accanto altra come se fossero i fotogrammi di un video. Otteniamo così un sonogramma in cui abbiamo il tempo sull'asse X, le frequenze sull'asse Y e ogni banda è rappresentata da una linea che si estende nel tempo, il cui colore è tanto più contrastato rispetto allo sfondo quanto è maggiore l'ampiezza.
Poiché la rappresentazione è sul piano e le dimensioni da rappresentare sono 3 (frequenze, ampiezza e tempo), per l'ampiezza si ricorre al colore. Lo schema dei colori può essere diverso, ma l'importante è che sia in grado di evidenziare le differenze di ampiezza creando con lo sfondo un contrasto tanto maggiore quanto più l'ampiezza è elevata. Questo e il sonogramma del suono di oboe analizzato poco fa.

Con lo stesso procedimento si può ottenere uno spettrogramma. Si tratta di una rappresentazione 3D in cui abbiamo ancora le frequenze sull'asse X, il tempo sull'asse Y, mentre le ampiezze sono rappresentate come altezze sull'asse Z. In tal modo è possibile distinguere chiaramente anche l'inviluppo dei singoli armonici. Ovviamente in quest'ultimo caso la colorazione è accessoria e non del tutto necessaria, però. se è sensata, aiuta, così come aiuta il fatto che lo spettrogramma possa essere ruotato e studiato da diverse prospettive.

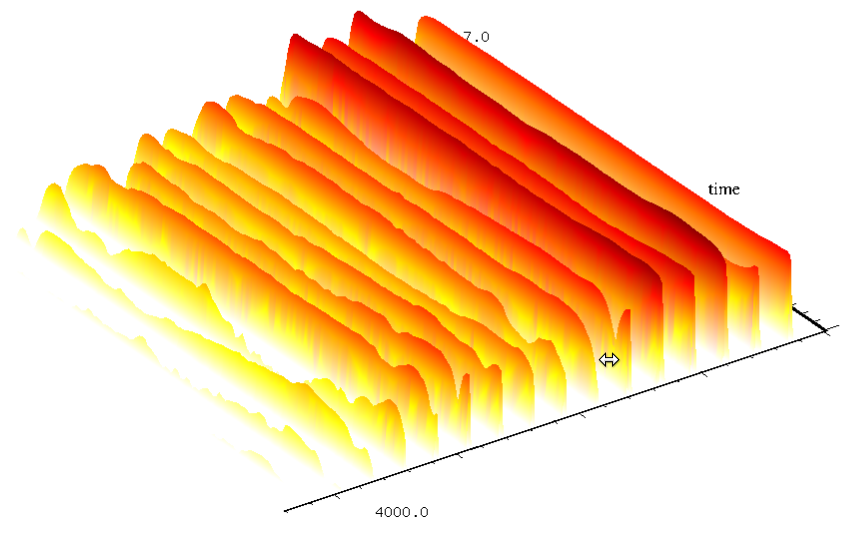

Fra l'altro notate come questo spettrogramma 3D permetta di notare che non tutte le componenti abbiano un attacco sfz, soltanto alcune. Si tratta di una cosa che era impossibile da notare con qualsiasi altra rappresentazione perché ci vuole qualcosa che ci permetta di vedere gli inviluppi delle singole componenti. Il software che utilizzo si chiama "snd" ed è stato scritto da Bill Schottstaedt del CCRMA (si legge "karma") all'Università di Stanford all'inizio degli anni 80, quando ancora il mouse non esisteva, per un computer PDP-10 e portato su Linux in anni più recenti. Tutti gli spettrogrammi-3D che ho pubblicato (e anche molti sonogrammi e spettri) sono prodotti da questo software.

1.2.1 Il problema della risoluzione temporale in un sonogramma

Nel caso del sonogramma, dobbiamo anche tener conto della velocità con cui il suono cambia nel tempo. I suoni emessi dagli strumenti musicali variano abbastanza lentamente e con una certa gradualità, tranne che nel momento dell'attacco in cui possono esserci anche variazioni molto veloci (i cosiddetti "transitori" o "transienti").
In natura, però, possiamo trovare anche suoni che, nel corso della loro vita, esibiscono variazioni molto complesse e veloci. In tal caso, a volte, la ricerca di una maggiore risoluzione in frequenza, aumentando il numero dei punti e quindi la lunghezza del segmento su cui si fa l'analisi, può contrastare con la visione di variazioni temporali troppo veloci. La risoluzione in frequenza contrasta con la risoluzione temporale.
Ragioniamo: se ho un suono campionato a 44100 e la mia finestra di analisi è lunga 16384 punti, essa dura 16384 / 44100 = 0.37 secondi, il che significa che ogni variazione che dura meno ha buone probabilità di risultare malamente definita in senso temporale. La cosa è mitigata solo dal fatto che, nella serie di analisi per creare il sonogramma, le finestre delle varie analisi vengono parzialmente sovrapposte. Comunque, in questi casi, una FFT con pochi punti seguirà meglio il fenomeno rispetto a una con più punti, anche se quest'ultima produce risultati più definiti in frequenza.

Ascoltate questo uccellino e osservate il sonogramma nella figura qui sotto. Fatelo varie volte in modo da capire bene la corrispondenza fra suono e rappresentazione.

Il numero di punti di questo sonogramma è 1024. Supponiamo di voler aumentare la risoluzione in frequenza e aumentiamo il numero di punti a 16384. Quello che otteniamo è il sonogramma seguente

Notate come le variazioni rapide siano andate quasi completamente perse. In particolare, non si vedono più i veloci glissati discendenti a circa 2 sec., il cui posto è stato preso da due masse la cui estensione va dalla frequenza superiore a quella inferiore dell'intero glissato.
Nel caso dei sonogrammi, quindi, è molto importante scegliere il giusto numero di punti cercando un compromesso fra definizione in frequenza e definizione temporale.

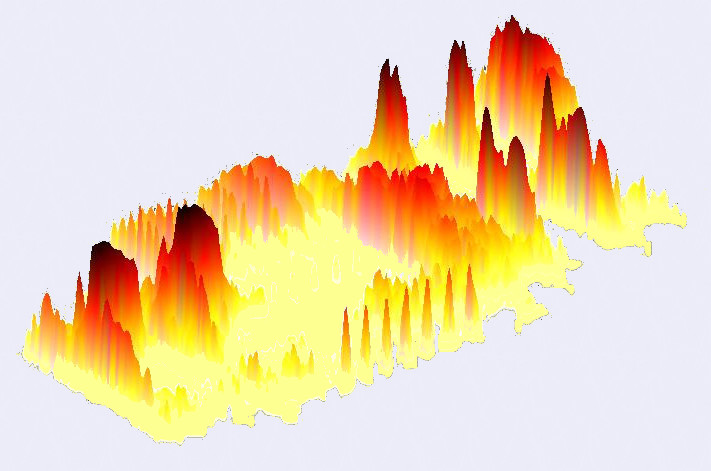

Curiosità finale: guardate il paesaggio disegnato dallo spettrogramma-3D del canto dell'uccellino.

1.2.2 Dati di un sonogramma

Sarebbe interessante poter manipolare i dati di un sonogramma perché, oltre a frequenza e ampiezza, hanno anche la dimensione temporale. Purtroppo i software di FFT inclusi nei vari programmi di elaborazione audio esportano i dati di una FFT singola, ma non quelli dei sonogrammi. L'unico software che lo fa e che possiedo è un vecchio sistema di analisi realizzato alla fine del secolo scorso alla Columbia University chiamato Ceres3 e ormai non esiste più sebbene abbia ancora una Ceres3 home page in cui i link di download puntano al nulla. Su github ne esisterebbe una nuova versione del 2010 chiamata Ceres4 che sto cercando di compilare, ma alcune librerie che vorrebbe usare non esistono più; vedremo...

2    Analisi di suoni reali

2.1   Analisi istantanea

2.2   Analisi nel tempo

Sib di pianoforte

Notate:

• il rumore della percussione (martelletto) che si vede come banda rossa nel primo 10mo di secondo. È un rumore indifferenziato che si estende ad alto volume fino a circa 7000 Hz, ma arriva anche più in alto.
• la grande quantità di armonici nella prima parte del suono. All'istante dell'attacco si arriva fino a circa 15000 Hz (qualcuno isolato anche oltre)
• la rapida scomparsa delle componenti alte: la maggior parte è già sparita entro il primo secondo di suono. La loro durata decresce in funzione dell'altezza seguendo una curva esponenziale decrescente. Questo comportamento è tipico dei suoni a evoluzione libera (pizzicati, percussivi).
• le componenti che vanno e vengono (linee interrotte), indice di battimenti

• il blob rosso finale sui bassi è lo smorzatore.


Sol basso di violoncello

Anche qui molti armonici, ma la maggior parte è piuttosto debole. Solo quelli in rosso hanno una ampiezza chiaramente sensibile, ma tutti gli altri, sebbene singolarmente non siano così evidenti, nel loro insieme danno corpo al suono.
Le macchie in alta frequenza sono interpretabili (a posteriori) come il rumore dell'arco che è proprio uno sfregamento a frequenze alte.
Notate che, al momento dell'attacco, gli armonici arrivano quasi tutti insieme (con un beve ritardo), poi rimangono in buona parte stabili per tutta la durata del suono e scompaiono in breve tempo (a cominciare dalle componenti alte) alla fine. Questo comportamento è tipico dei suoni a evoluzione controllata (archi, fiati). In questo caso il decadimento è lungo (quasi 1/2 secondo) e dipende dal fatto che la corda riesce ancora a vibrare se l'arco viene tolto di colpo.

In entrambi questi esempi abbiamo visto molti armonici. Ciò dipende dal fatto che, in entrambi i casi, abbiamo analizzato note basse generate da corde grosse. In genere, i suoni bassi hanno una maggiore quantità di armonici, per varie ragioni:

• le strutture vibranti più massicce possono vibrare in modo più complesso rispetto a quelle sottili
• normalmente, le strutture vibranti che emettono suoni bassi vengono trattate con maggiore violenza, sia perché sono più massicce, ma soprattutto per compensare l'effetto Fletcher (vedi CD Acustica: curve di Fletcher) per cui occorre una ampiezza assoluta notevolmente maggiore per produrre suoni percepiti allo stesso volume di quelli nella banda 500 - 2000 Hz

• gli armonici di fondamentali alte escono molto prima dalla banda udibile: una fondamentale a 100 Hz ha il 200mo armonico a 20000 Hz, mentre se la fondamentale è a 2000 Hz, già il 10mo armonico è a 20000 Hz.

Sol di tromba

Due grafici per la tromba: a sin. l'inviluppo, a des. il sonogramma.
Notate come l'attacco in sfz, tipico degli ottoni e ben visibile nell'inviluppo (occorre superare una certa soglia perché scatti la vibrazione) si rifletta nel sonogramma con componenti che all'inizio risultano più forti e meno precise (un po' più sporche).
Notate anche come esista un leggero glissando al momento dell'attacco, più visibile nelle frequenze alte. In realtà l'entità del glissando è uguale, in percentuale, su tutte le componenti, ma, essendo l'asse Y lineare e non logaritmica, si vede di più sugli alti (se è dell'1%, a 300 Hz è 3 e a 3000 Hz è 30).
Infine, il giallo diffuso, è il rumore del soffio.

Gong

Un suono inarmonico, come si vede bene nell'ingrandimento a des. (la distanza fra le componenti è variabile).
Per il resto, il quadro è quello tipico dei suoni a evoluzione libera: percussione iniziale con parecchie componenti che spompaiono rapidamente seguendo un pronunciato andamento esponenziale.

Tamtam

Molte componenti che vanno a riempire dapprima lo spazio sui bassi e poi si estendono verso l'alto (il tamtam è grande e impiega tempo, circa 1 sec., a entrare in vibrazione nella sua interezza). Ci avviciniamo al rumore indistinto a banda limitata, ma esistono alcune componenti molto pronunciate (soprattutto quella più bassa che agisce come pseudo-fondamentale).
Il decadimento rispetta sempre la legge secondo cui gli alti se vanno prima, ma in modo meno regolare, a causa delle grandi dimensioni e della diversa densità e spessore del materiale che lo compone.

Piatto

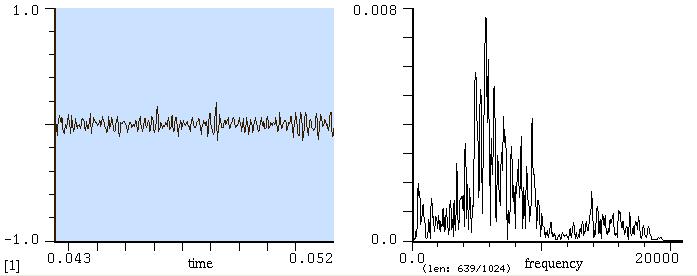

Siamo al rumore indistinto. La differenziazione fra le singole componenti si perde in favore di 2 bande: la prima arriva fino a circa 11000 Hz con centro intorno ai 6000/8000, la seconda fra 12000 e quasi 20000 Hz. Alcune componenti della prima banda rimangono come rumore residuo (molto debole) quando il piatto è stoppato.

Fontana

Infine, la fontana: rumore statico, indifferenziato, con maggior peso sulle frequenze basse. Notate la differenza qualitativa con l'esempio precedente: qui non c'è il minimo accenno a delle righe che possano suggerire delle componenti.

Ora, per avere un'idea della complessità dell'analisi e della ricostruzione eseguite in tempo reale dal nostro sistema percettivo, osservate il sonogramma di un frammento musicale solistico che potete ascoltare cliccando sul titolo.

Albenitz - Asturias (frag.)

---
